施工升降机安全监控系统使用说明书

发布时间:2022-06-24 10:08:38      点击次数:1374

目录

一、 系统介绍 3

1.1系统特点 3

1.2 性能参数 3

1.3系统组成 3

二、设备安装 3

2.1主机 3

2.2高度传感器 4

2.3 载重传感器 4

2.4倾角传感器 5

2.5 身份识别模块 5

2.6前后门状态监测信号线安装 5

三、系统设置 6

3.1传感器调节 6

3.2参数设置 7

四、系统标定 8

五、 故障分析及使用注意事项 10

5.1常见故障 10

5.2使用注意事项 11

六、技术支持及维修服务 11

6.1系统安装调试注意事项 11

6.2维修服务 11


一.系统介绍

1.1系统特

施工升降机安全监控系统是徐州华控采用最前沿的软件开发、网络通讯、信息管理等技术自主研发的一款智能化安全系统。该新型系统能够全方位实时监测施工升降机的运行工况,且在有危险源时及时发出警报和输出控制信号,并可全程记录升降机的的运行数据,同时将工况数据传输到远程监控中心。包含有载重监测、速度监测(防坠)、倾斜度监测、高度限位监测、防冲顶监测、门锁状态监测,驾驶员身份识别等功能,是现代建筑起重机械领域最新型、最全面、最可靠的安全防护设备。


1.2 性能参数


1

工作温度

-20℃~60

2

工作湿度

≤90%(不结露

3

电源电压

AC220V±10%

4

工作电压

DC12V

5

工作功率

18W

6

载重传感器综合误差

≤ 0.3%

7

系统综合误差

 5%


1.3系统组成

该系统主要由主机、高度传感器、载重传感器、倾角传感器、身份识别模块等组成。


二.设备安装

2.1主机

主机安装在升降机驾驶室一侧面板上,方便驾驶员观看;如图2-1所示:





2-1主机安装

2.2高度传感器

高度传感器安装在起升机构上方,用螺丝固定,同时保证高度传感器上的齿轮和标准节齿轮相切如图2-2所示:


2-2高度传感器安装示意图

2.3 载重传感器

   升降机本身载重传感器并联一起,同时不能能影响升降机自身系统。如果与升降机载重不匹配,一般安装的方法为,将升降机原有的轴销式重量传感器拆下,将我们的安装至此。此传感器由于安装方式特殊,安装时需特别注意。




2-3 载重传感器安装示意图

2.4 倾角传感器

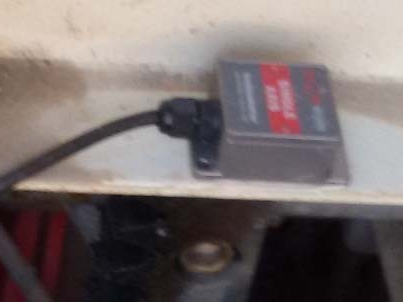

   倾角底部配有专用高强磁铁,可粘贴在施工升降机底部;安装时需保证传感器水平放置,如图2-4所示:




2-4 倾角传感器安装示意图

2.5 身份识别模块

   身份识别模块安装在驾驶室内方便驾驶员识别的地方,如图2-5所示:


2-5 身份识别安装示意图

2.6前后门状态监测信号线安装

施工升降机运动门联动开关内部有两组触点开关,只需将我们信号线连接在其中空余一组的触点开关处即可。如下图所示:


2-6 前后门状态监测信号线安装示意图


三.系统设置


3.1 传感器调节

传感器调节:点击9.png输入用户级密码(出厂设置88888888进入基本参数界面,点击【下一步】在对应标定界面查看各个传感器采样值变化,对采样值不能达到标定要求的进行调节。

高度传感器调节方法:升降机起升,如果高度传感器采样值增大,则需要在高度下限位处,旋转调节螺丝,使调节螺丝上的标记点靠近最小处;如果高度传感器采样值减小,则需要调节螺丝上的标记点靠近最大处,如图3-1所示步骤操作即可:


3-1高度传感器调节示意图

载重传感器、倾角传感器及风速传感器无需调节,连接信号线时,要注意信号线正负,红色-电源正、黑色-电源负、绿色-信号正、白色-信号负

3.2 参数设置

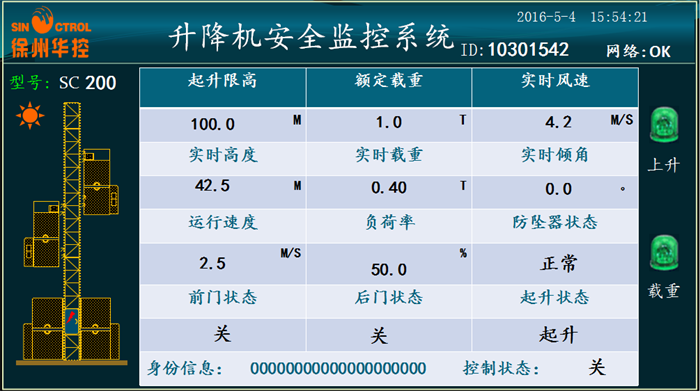

系统主界面如图3-2所示:


3-2系统主界面

9.png输入管理员密码 (出厂设置:518518) 进入“基本参数”页面

如图3-3所示:将升降机实际参数输下表,点击【保存】保存,点击【返回】回到主界面。


3-3基本参数设置界面


四.系统标定

系统设置完成后,点击9.png输入用户级密码(出厂设置为88888888)进入“基本参数”界面,如图4-1,查看基本参数是否与升降机的实际安装状态一致,如果不一致,请按照实际状态进行调整。


4-1 基本参数设定界面

 点击下一步进入高度标定,如图4-2示:详见操作说明


4-2 高度标定界面

点击下一步进入载重标定,如图4-3示:详见操作说明


4-3 载重标定界面

点击下一步进入预警和报警参数定界面,如图4-4所示:出厂前已经设置,可以根据实际工况修改。


4-4预警报警参数界面

点击【退出】,完成系统标定。


五.故障分析及使用注意事项

5.1常见故障

故障现象

故障原因

处理方法

重量无值

1.传感器信号线损坏

更换信号线

2.传感器损坏

更换传感器

重量值不准

1.标定不准

重新标定

2.传感器受力方向发生变化

调整传感器受力方向

高度数据不变化

1.电位器损坏

更换电位器

2.信号线损坏

更换信号线

显示器停留在开机页面

1.主机死机

断电5分钟后再重新启动

2.主机故障

更换主机

设备不报警,手柄失控

控制线松动或脱落

检查并紧固控制线

5.2使用注意事项

1、经常检查部件固定是否牢固;

2、定期检查线缆有无破损

3、显示不得用化学溶剂清洗

4、主机注意防水

5、不得自行打开设备;

6、定期检查所有传感器线缆的布线情况,避免可能存在的局部挤压、折弯及破损现象

7、定期检查载重传感器的受力方向是否发生偏移



六、技术支持及维修服务

6.1系统安装调试注意事项

经过工厂技术人员培训后,方可进行设备的安装与调试。

系统现场安装调试时应具备以下条件:

1、升降机能正常工作;

2、用户应具备有标准砝码或已知重量的标定物标定重物接近最大额定起重量的80%为宜

3、现场安装、调试时应具备以下工种人员的配合起重工、起重维修电工、起重机司机等

6.2维修服务

1、产品终身修。

2、产品自购买之日起,质保一年。

3、保修期内免费维修,以远程视频指导为主,提供维修用备件;保修期外,维修只收取成本费用

4、有下列情况之一者,不属于保修范围

* 碰撞、挤压造成的损坏

* 野蛮拆卸造成的损坏

* 其他非正常情况造成的损坏

特别提示

* 升降机工况发生变化后(如:升降机顶升等工况),必须修改相应的基本参数;

* 本系统不能完全代替升降机本身的安全装置。
