塔机安全监控管理系统使用说明书

发布时间:2022-06-24 10:03:40      点击次数:1447

目录

一、 系统介绍 1

1.1系统特点 1

1.2 性能参数 1

1.3系统组成 1

二、设备安装 2

2.1主机及显示器 2

2.2幅度(高度、角度)传感器 2

2.3载重传感器 3

2.4风速传感器 4

2.5线缆连接 4

三、系统设置 4

四、系统标定 6

五、 故障分析及使用注意事项 9

5.1常见故障 9

5.2使用注意事项 10

六、技术支持及维修服务 10

6.1系统安装调试注意事项 10

6.2维修服务 10


一.系统介绍

1.1系统特

HKMS-A型塔机安全监控系统是徐州华控采用最前沿的软件开发、网络通讯、信息管理等技术自主研发的一款智能化安全系统。该系统可以实现塔机运行数据实时显示、超载预警、超载报警、运行数据存储、数据下载、控制输出、GPS定位、远程后台管理等功能。安装该系统可以有效实现起重设备的安全、智能化管理。

1.2 性能参数


1

工作环境温度

-20~60℃

2

工作环境湿度

≤95%(45℃)

3

电源电压

AC220V±25%

4

工作方式

连续

5

载重传感器综合误差

≤ 0.3%

6

系统综合误差

 5%


1.3系统组成


系统主要由显示器、主机、载重传感器、幅度传感器、高度传感器、角度传感器、风速传感器等构成。安装位置如图
1-1:


  图1-1 设备安装位置示意图


二、设备安装

2.1主机及显示器

主机和显示器分别安装在塔机驾驶室左前方,如图2-1所示,注意: 不得影响驾驶员的视线!


2-1主机和显示器安装示意图

2.2幅度(高度、角度)传感器

幅度(高度、角度)传感器安装位置如图2-2所示,注意确保传感器与塔机机构之间固定牢固、传动轴转动平稳。


2-2幅度、高度、角度传感器安装示意图(安装方式一)






2-2幅度、高度、角度传感器安装示意图(安装方式二)

2.3载重传感器

载重传感器安装位置如图2-3所示(安装方式一中钢丝绳夹角需控制在150~170度之间),安装时注意:载重传感器箭头指示方向与钢丝绳的合力方向必须保持一致,如图2-4所示。


                                             安装方式一                                                           安装方式二

2-3载重传感器安装示意图




2-4载重传感器安装解析图

2.4风速传感器

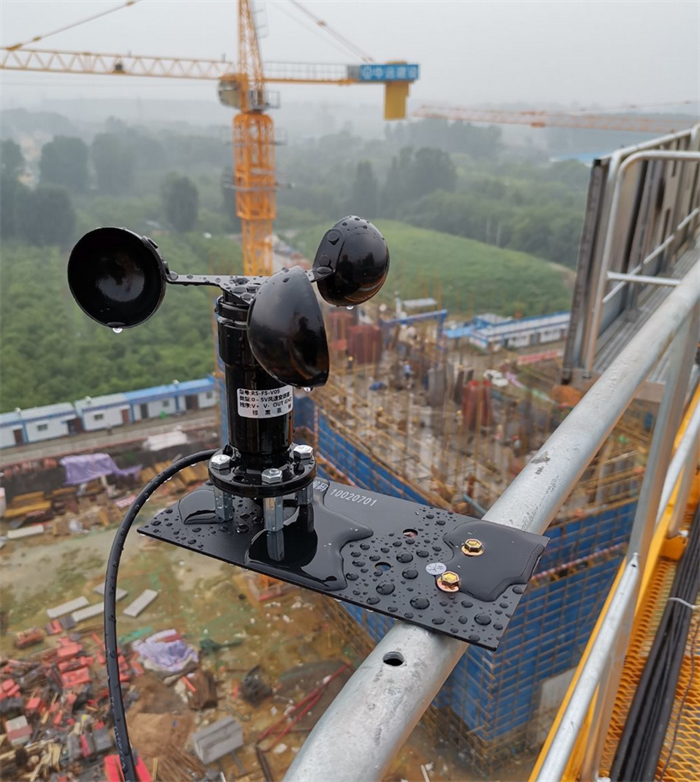

将风速传感器安装在塔机的顶部迎风位置,如图2-5所示。


2-5风速传感器安装示意图

2.5线缆连接

1. 将以上传感器信号线远离动力线铺设,连接主机。

2. 确认设备供电电源为AC220V 50-60Hz,可靠接地接地电阻不大于4Ω


三、系统设置

传感器调节:点击8.png”输入用户级密码(出厂设置88888888进入系统设置界面,点击【下一步】在对应标定界面查看各个传感器采样值变化,对采样值不能达到标定要求的进行调节。如图3-1所示。

幅度传感器调节方法:如果变幅小车向内采样值减小,则需要把变幅小车行驶到最小幅度处,旋转调节螺丝,使调节螺丝上的标记点靠近最小处;如果变幅小车向内采样值增大,则需要把变幅小车行驶到最小幅度处,旋转调节螺丝,使调节螺丝上的标记点靠近最大处。

高度传感器调节方法:如果起升吊钩,高度传感器采样值增大,则需要起升吊钩至高度限位处,旋转调节螺丝,使调节螺丝上的标记点靠近最大处;如果起升吊钩,高度传感器采样值减小,则需要起升吊钩至高度限位处,旋转调节螺丝,使调节螺丝上的标记点靠近最小处;

角度传感器调节方法:调节角度传感器旋转到中间位置 ,然后再固定联轴器;

载重传感器及风速传感器无需调节。


3-1幅度(高度、角度)传感器调节示意图





系统主界面如图3-2所示


3-2 主界面

点击8.png”输入管理员密码(出厂设置:518518)进入“基本参数设定”页面;如图3-3所示:将塔机参数输入下表,点击【保存】保存,点击【返回】回到主界面。


3-3 基本参数设定界面


四、系统标定

系统设置完成后,点击8.png”输入用户级密码 (出厂设置为88888888)进入“基本参数”界面,查看基本参数是否与塔机的实际安装状态一致,如果不一致,请按照实际状态进行调整。


4-1 基本参数界面

点击【下一步】进入“力矩参数”界面;如图4-2所示:


4-2 力矩参数界面

点击【下一步】进入“幅度标定”界面,如图4-3所示:详见操作说明。


4-3 幅度标定界面

点击【下一步】进入高度标定”界面,如图4-4所示:详见操作说明。


4-4 高度标定界面

点击【下一步】进入“角度标定”界面,如图4-5所示:详见操作说明。


4-5 角度标定界面

点击【下一步】进入“载重标定”界面,如图4-6所示:详见操作说明。


4-6 载重标定界面

   点击【下一步】进入“预警和报警参数设定”界面,如图4-7所示:出厂前已经设置,可以根据实际工况调整


4-7预警和报警参数设定

点击【退出】。

输出控制的定义:


序号

继电器输出信号

线号

1

105%力矩输出

100、160

2

105%起重量输出

103、163

3

起升上升限位

110、170

4

变幅外限位

106、166

5

变幅内限位

108、168

6

回转左限位

114174

7

回转右限位

116、176


五、故障分析及使用注意事项


5.1常见故障


故障现象

故障原因

处理方法

重量无值

1.传感器信号线损坏

更换信号线

2.传感器损坏

更换传感器

重量值不准

1.标定不准

重新标定

2.传感器受力方向发生变化

调整传感器受力方向

幅度高度、角度数据不变化

1.电位器损坏

更换电位器

2.信号线损坏

更换信号线

显示器停留在开机页面

1.主机死机

断电5分钟后再重新启动

2.主机与显示器信号线损坏

更换信号线

3.主机故障

更换主机

设备不报警,手柄失控

控制线松动或脱落

检查并紧固控制线


5.2使用注意事项

1、经常检查部件固定是否牢固;

2、定期检查线缆有无破损

3、显示不得用化学溶剂清洗

4、主机及显示器注意防水

5、不得自行打开设备;

6、定期检查所有传感器线缆的布线情况,避免可能存在的局部挤压、折弯及破损现象

7、定期检查载重传感器的受力方向是否发生偏移

六、技术支持及维修服务

6.1系统安装调试注意事项

经过工厂技术人员培训后,方可进行设备的安装与调试。

系统现场安装调试时应具备以下条件:

1、机能正常工作

2、用户应具备有标准砝码或已知重量的标定物标定重物接近最大额定起重量的50%为宜

3、现场安装、调试时应具备以下工种人员的配合起重工、起重维修电工、起重机司机等

6.2维修服务

1、产品终身修。

2、产品自购买之日起,质保一年。

3、保修期内免费维修,以远程视频指导为主,提供维修用备件;保修期外,维修只收取成本费用
